巴式滅菌換熱器
板式換熱器
結構特點
板式換熱器由一組波紋板片，橡膠密封墊和一副金屬框架組成。板片之間構成流道并由密封墊密封。冷熱流體在密封墊的引導下分別交替地流過各自的流道并通過板片傳遞熱量。
產品概述
產品型號分為：BR0.02－BR1.6系列、BRB0.35－BRB1.2系列
規格：BR、BRB、BRG三個系列。
單板面積：0.02－1.6m2
裝機面積：0.4－800m2
最高工作溫度：230℃
最高工作壓力：2.0MPa
板式換熱器一般特點
板式換熱器是以波紋為傳熱面的新型、高效換熱器，它具有如下優點：
1. 板式換熱器的傳熱系數高，一般可達 4000 － 7000W/ m2. ℃ （介質 同為水－水）。與同樣的流速下的管殼式
換熱器相比，此值約為管殼式換熱器傳熱系數 3 － 5 倍。
2. 板式換熱器體積小，占地面積小，散熱損失小，重量輕。板式換熱器結構緊湊，體積小，每立方米體積內約布置
250平方米 左右的傳熱面積，占地面積僅為管殼式換熱器的 1/5 － 1/10 。
3. 拆裝清洗方便，甚至可以不必完全拆開僅把壓緊螺栓松開就可抽出板片清洗，更換膠墊，以至更換板片。
4. 板式換熱器上設有觀察孔，冷熱介質發生內泄時容易及時發現，可避免發生兩種介質混合現象。
型號說明

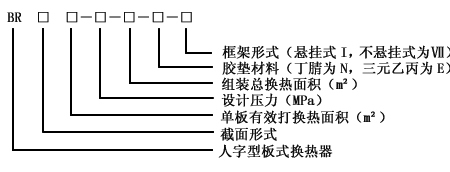

1 、板式換熱器型號的表示方法：
示例 1
BR0.2-1.0-15-N- Ⅶ
表示為等截面人字形波紋板片，單板面積為 0.2 平方米 ，整機公稱換熱面積為 15 平方米 ，設計壓力為
1.0MPa ，密封墊為丁腈膠墊，非懸掛式板式換熱器。
示例 2
BRB0.5-1.0-50-E-I
表示為不等截面人字形波紋板片，單板面積為 0.5 平方米 ，整機公稱換熱面積為 50 平方米 ，設計壓力
為 1.0MPa ，密封墊為三元一丙膠墊，懸掛式板式換熱器。
應用范圍： 1.在供熱空調和生活用水中 2.在食品工業中 3.在化學工業中 4.在硫酸、制堿工業中
5.在石油、石化工業中 6.電力工業中 7.冶金工業中 8.其它場合
板片材質：
1.不銹鋼板SUS304、SUS304L、SUS316、SUS316L、SUS321;
2.鈦板、鉬板; 3.鈦鈀合金; 4.如用戶對材質有特殊需求，可在定貨時提出。
密封膠墊：
類別: 普通型膠墊，掛墊型膠墊（免粘膠墊） 規格: BR0.02－BR1.6 BRB0.35－BRB1.2
材質及耐溫范圍： 1.丁腈橡膠（N）-20－110℃ 2.三元乙丙橡膠（E）-50－150℃
3.氟橡膠?。‵）0－180℃ 4.硅橡膠 （Q）-65－230℃
特點：
a.免粘膠墊是在膠墊模具設計及時增加了板片和角孔邊緣的定位點，從而免去了用膠粘接的繁瑣工藝，節省了人力和原材料。
b.在高溫條件下，由于不存在膠對板片腐蝕，可提高板式換熱器使用壽命1-2倍。
c.維修方面，不需粘接，減輕了勞動強度，降低了維修成本。
d.防止了膠墊在槽中的滑動，可提高使用壓力6公斤左右。
本公司生產的密封膠墊不僅用于供熱行業，還適用于食品、制藥和化工行業，并可以根據用戶要求生產各種橡膠制品。
BR 型板式換熱器
波紋形狀為人字形，板片裝配時相倒置，在流體通道中形成網絡觸點 , 流道交叉變化 , 液體方向多變 . 試驗表明 , 在臨界雷諾數 Re 為 200 時就能達到湍流，使傳熱系數大大提高，因流體在板間湍流發達，可使固體懸浮，表面光滑，污垢不易沉積。
BRB 型板式換熱器
1. 不等截面的板式換熱器是將板片壓制成兩側流體通道橫截面積不等的人字形波紋，然后把兩片（ A 板和 B 板）流體通道橫截面積大的波紋的一面相對組成寬流道，把兩片板片（ B 板和 A 板）流體通道 橫截面積小的波紋的一面相對組成窄流道。寬窄流道橫截面積之比約為 2 ： 1 。而常用的板式換熱器中兩個通道（冷熱流道）的橫截面積及當量直徑是相等的。在供熱行業中，冷熱介質的流量在多數情況下是不等的，因為在供熱行業中，熱介質進出口溫度差較大（一般 50 ℃ 左右） , 處理量較小 ; 冷介質的溫度差較小 ( 一般 25 ℃ 左右 ) 處理量較大 , 如果選用 BR 型板式換熱器，就勢必造成冷熱介質通過板間的流速不等（單流程時），從而影響傳熱效果。如果選用不等截面高效板式換熱器，使處理量大的介質流經寬流道，處理量小的介質流經窄流道，在單流程的情況下，可使冷熱介質在板間的流速接近或相等，這樣可以提高板式換熱器的換熱能力，即提高傳熱系數。
2. 不等截面板式換熱器均采用單流程的連接方式，可以有效的減少設備堵塞現象，并減少阻力損失，更有利于安裝和維護。
3. 在冷熱介質處理量不等的情況下，選用不等截面板式換熱器可以減少一定的設備選用面積，可減少部分設備投資。
一般減少 15-20% 。
4. 不等截面板式換熱器板間介質采用對角逆流的形式，更有利于冷熱介質的熱交換。
點擊查看詳細結構參數：
◆BR0.1參數、尺寸 ◆BRO.12參數、尺寸 ◆BR0.2參數、尺寸 ◆BR0.28C參數、尺寸（工字剛新型）
◆BR0.35參數、尺寸 ◆BR0.5C參數、尺寸（工字鋼新型） ◆BR0.5參數、尺寸 ◆BR0.8參數、尺寸
◆BR0.8C參數、尺寸（工字剛新型） ◆BR1.0C參數、尺寸（工字鋼新型） ◆BR1.0參數、尺寸 ◆BR1.6參數、尺寸
◆BRB 0.35參數、尺寸 ◆BRB 0.5參數、尺寸 ◆BRB 0.8參數、尺寸 ◆BRB 1.2 尺寸
注：所有結構參數、尺寸僅供用戶參考，如有變化以實際為準，不另行通知，歡迎廣大客戶來電、來函咨詢！
